Un acteur reconnu dans le domaine du contrôle d’accès piéton, fabricant de portillons motorisés et de couloirs rapides de sécurité, souhaitait optimiser l’une de ses cartes électroniques embarquées dans ses automates de pilotage. Utilisée pour la gestion intelligente des ouvrants, cette carte électronique était devenue difficile à faire évoluer, sa conception initiale remontant à plus de 15 ans. Le client recherchait un partenaire capable d’assurer la reprise du dossier technique, la mise à niveau de la carte et son passage en fabrication en série, en garantissant conformité, robustesse et maintenabilité.
-
Année
2024
-
Client
Contrôle d'Accès
Faire évoluer la carte d’automate et répondre aux standards actuels
La problématique était que, la carte électronique existante, fortement sollicitée dans un environnement semi-ouvert, présentait des problèmes de vieillissement, de disponibilité de composants et de documentation.
Sans schéma clair ni nomenclature fiable, il était difficile pour le client d’engager une refonte interne. Par ailleurs, les nouvelles exigences métiers imposaient des protections supplémentaires (anti-surtension, humidité) et une conformité accrue aux normes CE et IPC-A-610.
L’enjeu principal était de permettre à la carte de répondre aux standards actuels, tout en assurant sa disponibilité à moyen terme pour les prochaines séries d’équipements.
Un accompagnement dans l’ensemble du cycle de rénovation
TEC Electronique a accompagné le client sur l’ensemble du cycle de rénovation :
-
Reprise du dossier technique de la carte automate : analyse de la carte existante, reconstitution des schémas et rétro-ingénierie pour retrouver les fonctionnalités exactes.
-
Optimisation fonctionnelle : amélioration des performances électroniques, remplacement de composants obsolètes, ajout de protections (fusible, vernis de tropicalisation).
-
Conception carte électronique sur mesure : adaptation du routage et des dimensions pour compatibilité avec l’environnement mécanique existant.
-
Industrialisation carte électronique industrielle : sérigraphie, pose CMS, double refusion, insertion manuelle, vague sélective, test fonctionnel unitaire.
-
Fabrication en série : lancement d’une série initiale de 100 à 1500 unités selon la demande, avec suivi qualité et traçabilité complète.
Résultat : une carte électronique modernisée, fiable et conforme aux normes en vigueur

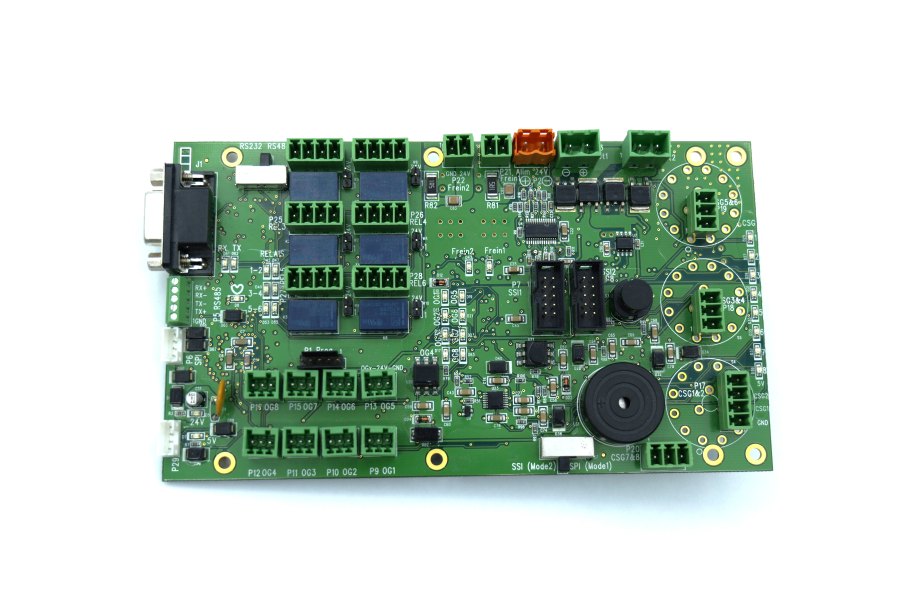

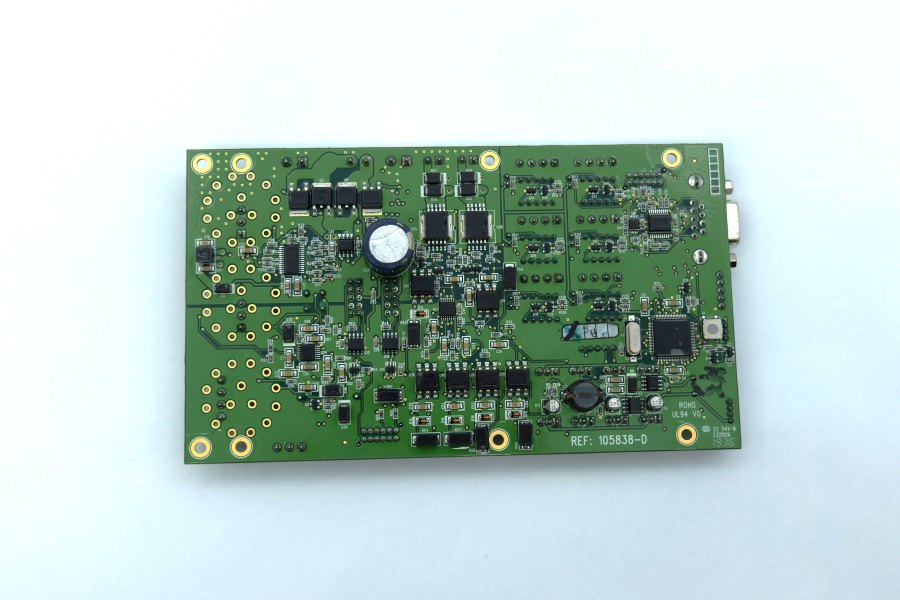

Le client dispose désormais d’une carte électronique modernisée, fiable et conforme aux normes en vigueur. La reprise du dossier permet une relance industrielle sécurisée et pérenne. Cette carte est aujourd’hui intégrée dans les nouvelles séries de portillons motorisés et de couloirs d’accès rapides, offrant une performance électronique accrue et une durabilité améliorée. Le bureau d’études client peut s’appuyer sur une base fiable pour décliner d’autres variantes de l’automate ou faire évoluer le firmware embarqué.
Ce projet illustre la capacité de TEC Electronique à accompagner les industriels du contrôle d’accès dans la reprise de cartes électroniques d’automate, en apportant une solution sur mesure, industrialisable et conforme aux normes. Notre méthodologie intègre à la fois l’analyse technique, la refonte à l’identique ou optimisée, l’industrialisation et la fabrication en série, avec un haut niveau d’exigence qualité. Si vous êtes fabricant d’équipements automatisés ou de systèmes embarqués et que vous souhaitez relancer ou fiabiliser une carte électronique existante, notre équipe est à votre écoute.
